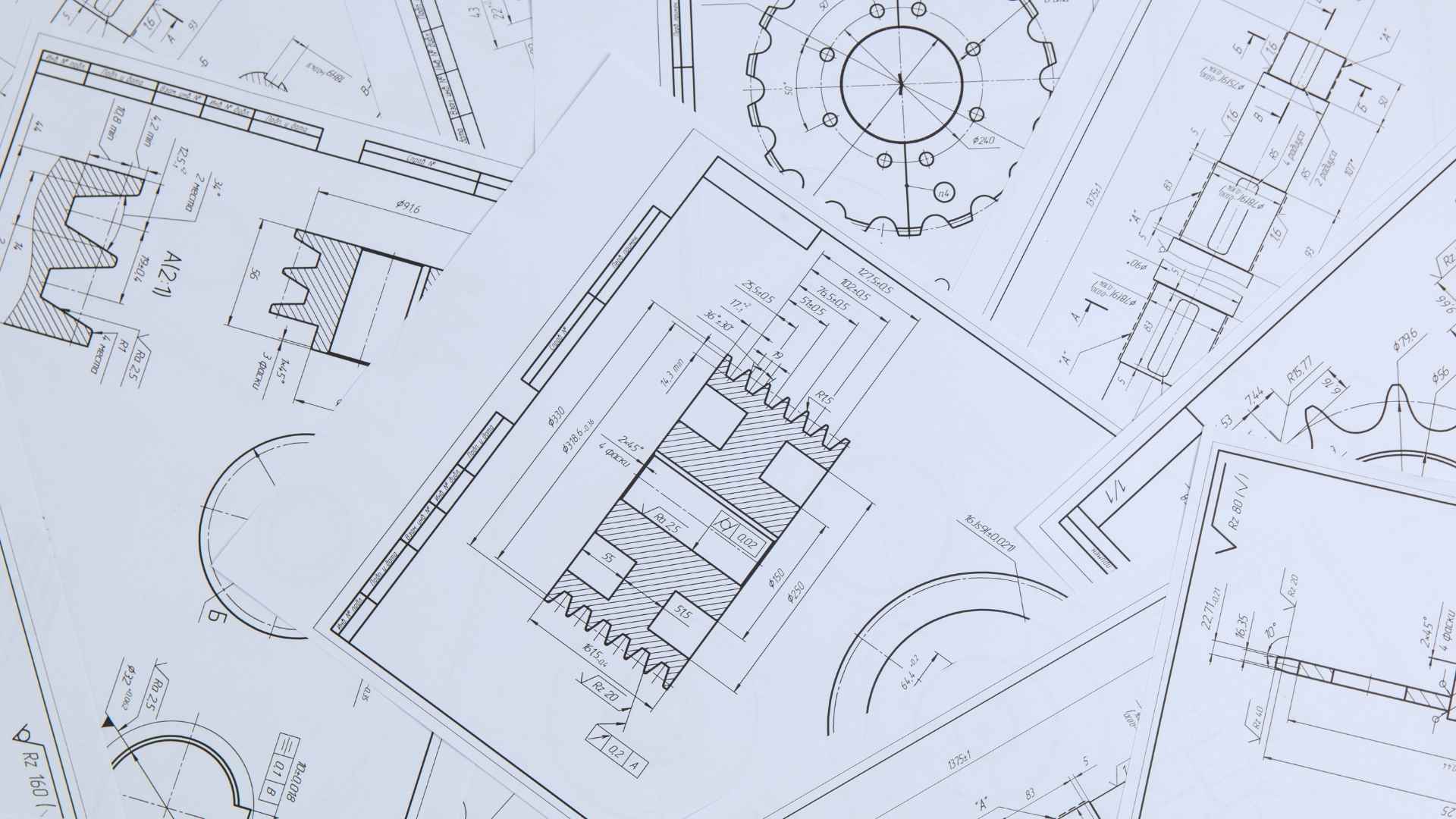

Cuando se trata de fabricar piezas metálicas a medida, un plano técnico preciso y bien definido es el primer paso para garantizar un resultado óptimo. En TAHER, sabemos que muchos errores de producción pueden prevenirse si el plano enviado por el cliente está completo y correctamente especificado. Por eso, hemos preparado esta guía con todo lo que debes revisar en tu plano antes de enviarlo a fabricación.
Verifica la escala y la unidad de medida
Parece básico, pero muchas veces se pasa por alto. Asegúrate de que el plano técnico incluya una escala clara (por ejemplo, 1:1 o 2:1) y que esté expresado en la unidad de medida adecuada (milímetros o pulgadas). Esto es fundamental para evitar errores de interpretación durante el mecanizado o el corte láser.

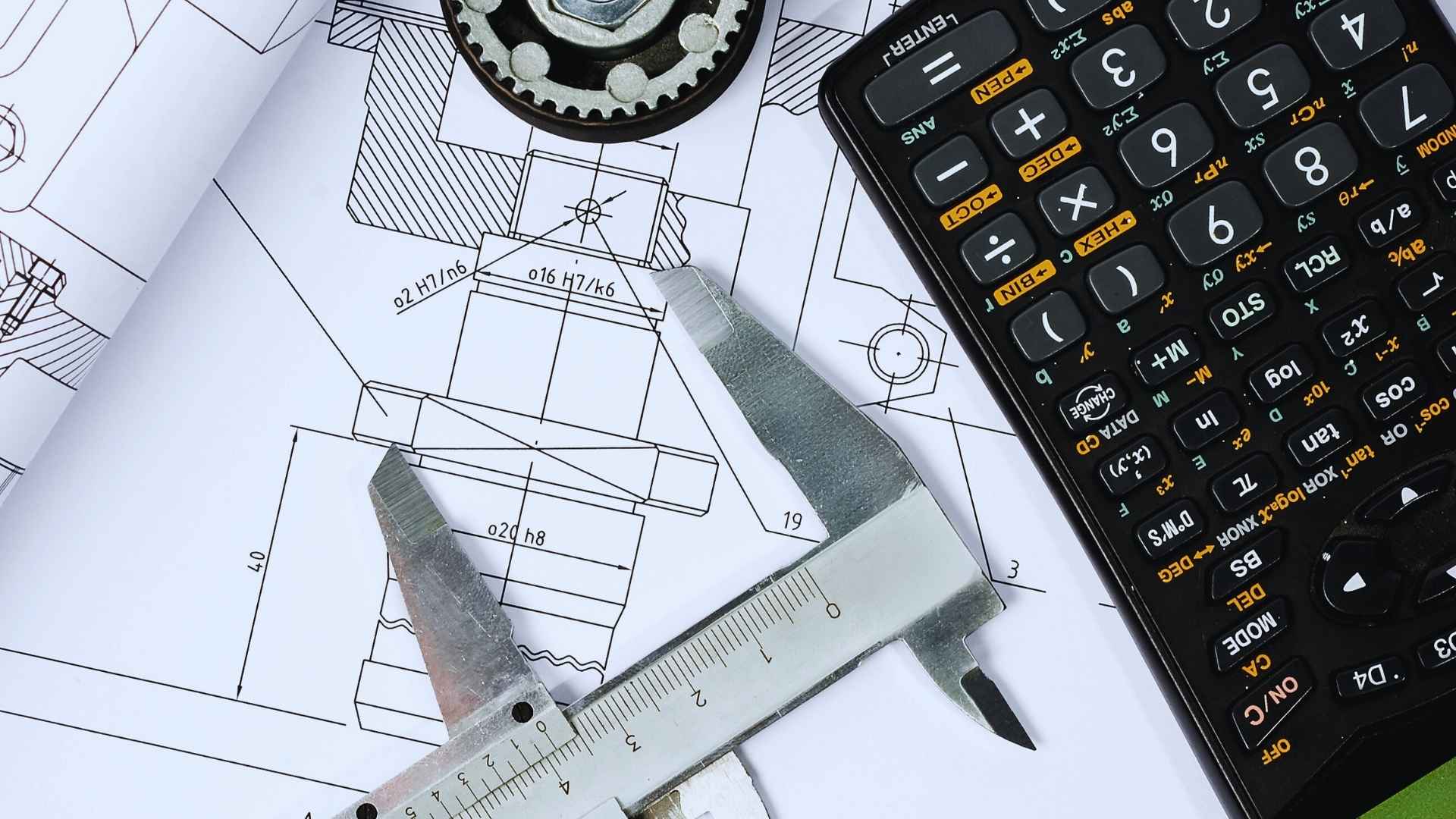

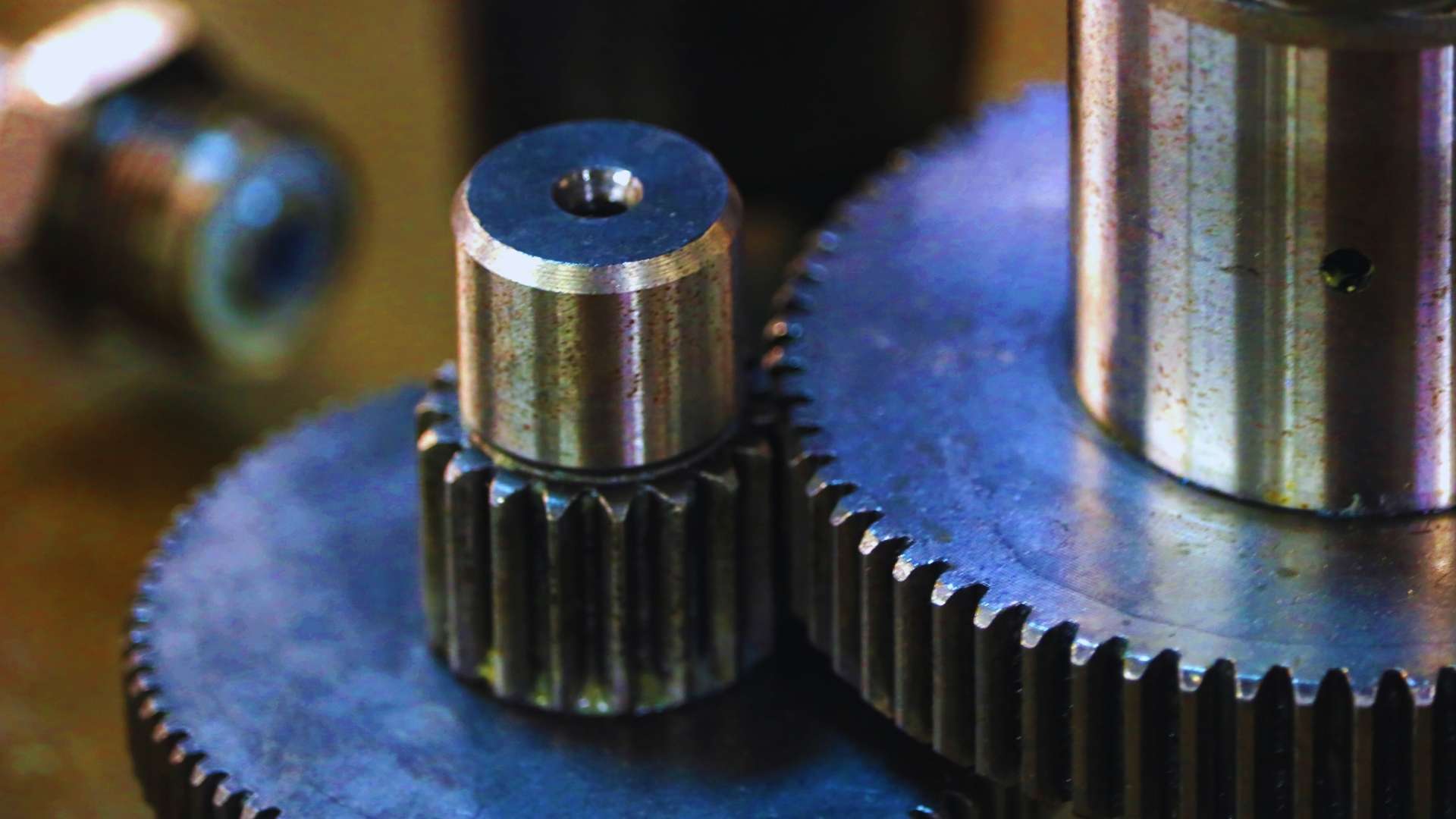

Comprueba las cotas y tolerancias
Uno de los puntos más críticos del plano es la definición de las cotas y sus tolerancias técnicas. Indicar las dimensiones generales sin especificar los márgenes de tolerancia puede generar piezas que no encajen correctamente en el montaje final. Utiliza notaciones estándar y destaca claramente los valores críticos que no pueden tener desviaciones.
En TAHER, valoramos los planos con detalles bien definidos. Un buen diseño permite optimizar el proceso productivo y reducir tiempos y costes.
Especifica el material correctamente
Otro punto clave es detallar el tipo de material con el que debe fabricarse la pieza. No es lo mismo trabajar con acero inoxidable que con aluminio o acero al carbono. Cada metal tiene sus propiedades térmicas, dureza, maleabilidad y comportamientos distintos en los procesos de corte, plegado o embutición.
Incluir esta información nos ayuda a elegir las herramientas y parámetros adecuados para garantizar un acabado óptimo y cumplir con las propiedades mecánicas requeridas.
Define el tratamiento o acabado final
Si tu pieza metálica requiere un tratamiento superficial como galvanizado, pintura epoxi, anodizado, cataforesis o electropulido, debe especificarse en el plano o en el documento técnico adjunto. Este tipo de acabados no solo afectan la estética, sino también la funcionalidad, resistencia a la corrosión y durabilidad del producto.
Incluye una vista previa del diseño completo
Antes de hacer el envío, asegúrate de obtener una vista previa del plano en formato PDF o en el visor 3D si lo generaste con un software CAD. Esto permite detectar errores como líneas solapadas, capas ocultas o elementos duplicados.
Si estás utilizando un programa como AutoCAD o SolidWorks, revisa que todos los detalles se exporten correctamente. Si al hacer clic en “guardar como PDF” o “exportar como DWG” se abre un cuadro de diálogo con opciones, asegúrate de seleccionar todas las capas visibles y activa la calidad de exportación más alta disponible.
Revisa los radios internos y externos
Muchos errores en el mecanizado o corte láser de piezas metálicas se producen por no respetar radios mínimos o por incluir ángulos imposibles de ejecutar. Si una esquina debe ir redondeada, especifícalo claramente. Igualmente, si el diseño requiere perforaciones o huecos, confirma que los radios sean viables según el tipo de herramienta o máquina utilizada.
En TAHER, trabajamos con diferentes tecnologías, por lo que podemos asesorarte en este punto para adaptar el diseño a la realidad del proceso.
Confirma si el plano es para prototipo o producción
Es importante saber si el plano corresponde a una pieza única, una serie corta o una producción en masa. Esto influye directamente en el proceso de fabricación, el tipo de maquinaria que utilizamos y el plazo de entrega. Además, es útil para evaluar la necesidad de fabricar utillaje especial o matrices.
No olvides los datos de contacto y versión del plano
Parece algo menor, pero incluir tus datos de contacto y la versión del plano puede ahorrar muchos problemas. Si se requiere aclarar una duda urgente o hay varias versiones circulando, saber a qué número o correo dirigirnos puede marcar la diferencia entre cumplir con los plazos o retrasar la entrega.
También recomendamos utilizar un sistema de numeración o revisión (por ejemplo, “Plano ref. 145_A – Rev.2”) para asegurar que todos los implicados estén trabajando sobre la misma versión.
En TAHER te ayudamos desde el diseño
En nuestro taller mecánico de Zaragoza llevamos más de 50 años fabricando piezas metálicas para sectores industriales muy diversos. Sabemos que un plano claro y completo facilita enormemente la producción y mejora los resultados finales. Por eso, no solo nos dedicamos a fabricar, sino también a asesorar.
Si tienes dudas al preparar tu plano técnico, necesitas ajustar tolerancias o te gustaría confirmar la viabilidad del diseño, no dudes en consultarnos. Nuestro equipo técnico está aquí para ayudarte a optimizar cada detalle antes de pasar al proceso de fabricación.
Confía en TAHER, tu partner industrial de confianza, desde el diseño hasta la pieza final.
