En TAHER lo vemos cada semana: proyectos perfectamente viables que se retrasan —o encarecen— por fallos evitables en los planos técnicos. No se trata de una cuestión de “culpas”, sino de comunicación. Cuanto más claro y completo sea el plano, más rápido podremos fabricar, más preciso será el presupuesto y menor será el margen de error durante el mecanizado o el corte.
Por eso hemos preparado esta guía: un recopilatorio de los errores más frecuentes que detectamos cuando un cliente envía un plano técnico, acompañado de soluciones prácticas que permiten mejorar el flujo de trabajo desde el primer minuto.

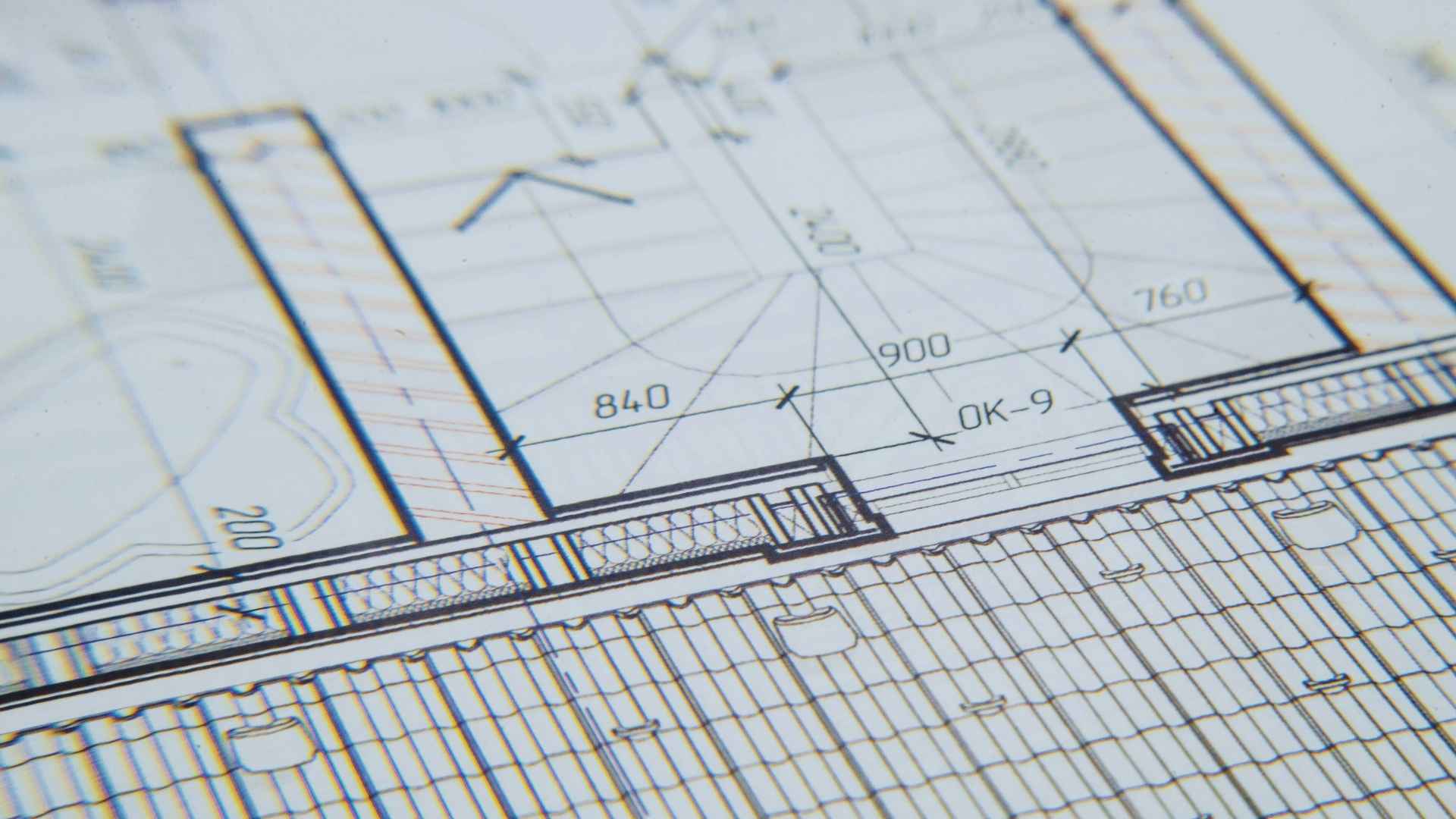

Cotas incompletas o contradictorias
Es, con diferencia, el principal motivo de consultas de revisión. La pieza está definida visualmente, pero faltan cotas clave o aparecen medidas duplicadas que no coinciden entre sí.
Problemas habituales:
- Falta de profundidad en taladros.
- Medidas parciales sin referencia.
- Cotas globales ausentes.
- Dimensiones duplicadas con valores diferentes.
Cómo evitarlo:
- Asegúrate de que todas las cotas críticas estén presentes.
- Utiliza una única referencia de origen.
- Comprueba que las vistas estén coordinadas entre sí antes de exportar.
- Si tienes dudas sobre qué cotas son relevantes para la fabricación, pregunta: te orientaremos encantados.
Tolerancias poco realistas
Otro fallo frecuente es incluir tolerancias demasiado estrictas para piezas que no lo requieren. Esto puede encarecer mucho el proceso o incluso hacer que la pieza sea inviable según el material o la técnica de fabricación.
Para evitarlo:
- Usa tolerancias generales según normativa, salvo en zonas críticas.
- Define solo tolerancias funcionales (donde realmente importan).
- Consulta con el taller si no estás seguro de los límites del proceso: no es lo mismo cortar láser que mecanizar CNC.
Recordatorio: tolerancia no es “seguridad extra”; es coste y tiempo adicional.
Radios y aristas sin especificar
Cuando una pieza requiere radios interiores, chaflanes, biseles o aristas vivas, debe aparecer explícitamente en el plano. De lo contrario, el taller tomará la interpretación estándar del proceso, lo que puede no coincidir con la funcionalidad esperada.
Fallos típicos:
- Radios interiores sin definir (crítico en plegado).
- Chaflanes omitidos pero visibles en el 3D.
- Aristas vivas no marcadas como tales.
Solución:
- Incluye una tabla de radios o un apartado de observaciones.
- Marca los radios críticos con flechas claras.
- Añade un detalle ampliado si es necesario.
Falta de indicaciones de acabado o tratamiento
Una pieza fabricada “en bruto” no es igual que una pieza pintada, pulida, galvanizada o lijada. El acabado afecta al coste, al tiempo y en ocasiones a las tolerancias finales.
Evítalo indicando:
- Tipo de pintura o recubrimiento.
- Espesor del tratamiento.
- Si el acabado es estético o funcional.
- Si la pieza se debe suministrar montada o desengrasada.
Formatos de archivo incompatibles o poco claros
Muchos errores provienen directamente del tipo de archivo enviado. O bien el plano no conserva capas, el 3D se exporta en una versión antigua, o el PDF está pixelado y no permite leer cotas.
Recomendaciones:
- Para planos: PDF vectorial o DWG/DXF.
- Para sólidos: STEP o IGES.
- Evita JPG, PNG o fotos del plano: generan ambigüedad.
- Si trabajas en un software poco común, indica la versión.
En TAHER trabajamos con prácticamente cualquier formato industrial estándar, pero un archivo correctamente exportado marca la diferencia.
Falta de versión o control documental
Uno de los problemas más delicados: el cliente realiza cambios en su documento, pero no los marca como una nueva versión. El taller sigue fabricando según el plano anterior y aparece un conflicto que podría haberse evitado con una simple nomenclatura.
Buenas prácticas:
- Incluye número de versión (V1, V2, V3…).
- Señala en una nota los cambios respecto a la versión previa.
- No mezcles planos antiguos en carpetas con planos nuevos.
- Envía siempre los archivos en un único correo o carpeta clara.
No diferenciar entre dimensiones funcionales y estéticas
Muchos diseños incluyen zonas “estéticas” donde las cotas no influyen en el rendimiento de la pieza. Si estas cotas no se diferencian, el fabricante puede darles prioridad sin necesidad.
Solución:
- Marca las cotas funcionales como “CRÍTICAS”.
- Indica tolerancias más flexibles para las estéticas.
- Define claramente si la pieza será vista o integrada en un conjunto.
No aportar contexto de uso
A veces el plano está perfecto, pero falta información clave: ¿La pieza va soldada? ¿Se ensamblará con otra? ¿Debe soportar peso? ¿Debe evitar holguras?
Cuanto más contexto aportes, mejor podremos asesorarte. En TAHER no solo fabricamos: pensamos en el producto final.
Un buen plano ahorra tiempo, dinero y problemas
Un plano técnico completo no es solo un documento: es la base de todo el proyecto. Unas cotas claras, tolerancias realistas, un formato adecuado y un buen control de versiones pueden reducir semanas de retraso y evitar reprocesos innecesarios.
En TAHER revisamos tu documentación y te asesoramos antes de fabricar, pero si aplicas estas recomendaciones, el proceso será aún más rápido, seguro y eficiente.
