En la fabricación industrial, existe una gran diferencia entre una pieza que «funciona» y una pieza que es «rentable». A menudo, los departamentos de ingeniería diseñan componentes que cumplen perfectamente su función mecánica, pero que arrastran ineficiencias ocultas que encarecen cada lote de producción.
En TAHER, nuestro proceso no consiste en recibir un plano y pulsar el botón de encendido de la máquina. Consiste en auditar, proponer y optimizar. Hoy desglosamos un caso práctico genérico, basado en nuestra experiencia diaria, para mostrarte cómo la aplicación del Diseño para la Fabricabilidad (DFM) logró reducir el coste unitario de un soporte estructural en un 18%, mejorando además sus tiempos de entrega.
El punto de partida: un diseño funcional pero ineficiente
El proyecto llegó a nuestra oficina técnica en forma de archivo STEP: un soporte de carga de acero al carbono destinado al chasis de una maquinaria industrial. A primera vista, el diseño era correcto, pero un análisis detallado por parte de nuestro equipo de ingeniería reveló que la pieza estaba sobre-dimensionada y su proceso de fabricación iba a ser innecesariamente complejo.
Los sobrecostes ocultos en el plano original
- Espesor sobredimensionado: El plano exigía acero de 5 mm de grosor «por seguridad», lo que disparaba el peso de la pieza y el coste de la materia prima.
- Ensamblaje soldado innecesario: La pieza constaba de tres componentes cortados por separado que debían soldarse manualmente en escuadra, añadiendo horas de mano de obra y riesgo de deformación térmica.
- Radios de pliegue no estándar: Se especificaban radios de curvatura que obligaban a nuestros operarios a realizar un cambio de utillaje específico en la plegadora solo para ese lote, rompiendo el flujo de trabajo.
La intervención técnica de TAHER: rediseño para la Fabricabilidad
Antes de pasar el presupuesto final, nos reunimos con el cliente para proponerle una reingeniería de la pieza sin alterar sus puntos de anclaje ni su resistencia de carga final.
1. Cambio de espesor y refuerzo geométrico
El acero de 5 mm era excesivo. Propusimos reducir el espesor a 3 mm. Para compensar la pérdida de rigidez teórica, añadimos nervios de refuerzo mediante un proceso rápido de embutición metálica y estampación en frío en las zonas de mayor tensión.
- El impacto: Redujimos el coste de la materia prima en un 40% y aligeramos el peso del chasis final, manteniendo la misma capacidad de carga estructural.
2. Del ensamblaje soldado al plegado continuo

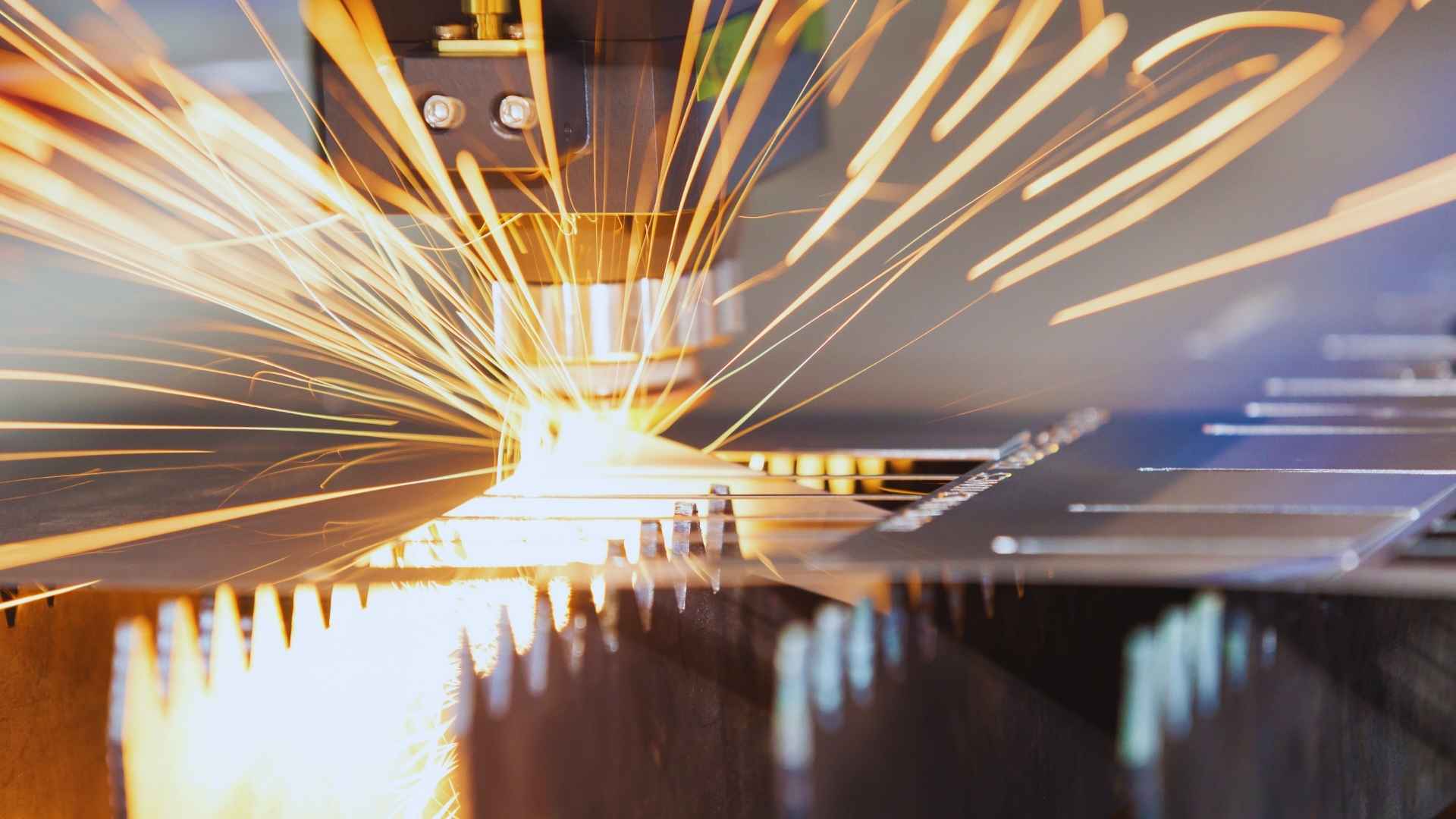

Eliminamos la necesidad de soldar tres piezas independientes. Gracias a la precisión de nuestras celdas de corte láser, rediseñamos el desarrollo plano (el nesting) para convertirlo en una única pieza que, mediante cortes de alivio estratégicos, podía conformarse en una sola pasada en nuestras plegadoras CNC.
- El impacto: Eliminamos por completo las horas de soldadura manual, los utillajes de fijación y el proceso de esmerilado posterior.
3. Estandarización del utillaje de plegado
Ajustamos los radios de pliegue interiores del modelo 3D para que coincidieran con la matriz estándar que nuestras máquinas ya tenían instalada.
- El impacto: El tiempo de preparación (setup) de la máquina pasó de 45 minutos a 0 minutos, un ahorro drástico de tiempo que se reflejó directamente en el precio unitario del lote.
El resultado: más allá del 18% de ahorro
Tras aplicar estas modificaciones y validar un prototipo inicial, lanzamos la serie a producción. La eliminación de la soldadura, la reducción del peso de la chapa y la optimización del tiempo de máquina en el corte láser y el plegado se tradujeron en un ahorro neto del 18% en el coste total del proyecto.
Pero el beneficio no fue solo económico: al simplificar los procesos operativos, logramos acortar el plazo de entrega en cinco días hábiles, dando al cliente un mayor margen de maniobra en su propia línea de montaje.
